ULTIMA-T IP40

Ideal für Galerie- und Museumsbeleuchtung oder Räume, die mehrere Lichteffekte mit starken strukturellen Einschränkungen erfordern. Das ULTIMA-T Modul kann in den verschiedenen Stromschienensystemen (mit oder ohne Einbaurahmen oder als Pendellösung) platziert werden.

Maßgeschneidert für die Integration von Fräsarbeiten

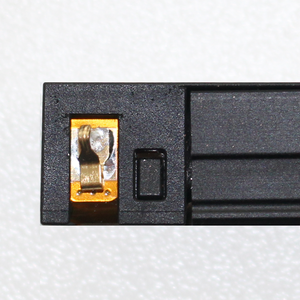

Endkappe mit elektrtischen Kontakten, die eine einfache Kontaktierung in der Schiene ermöglichen. Klicken Sie das ULTIMA-T-Modul einfach in das vorinstallierte Schienensystem, ohne sich um komplexe Verkabelungen kümmern zu müssen.

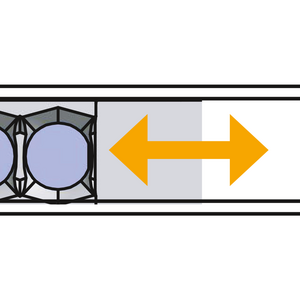

Jedes Lichtmodul kann durch einfaches verschieben innerhalb seiner Schiene frei bewegt werden. Dies bietet die volle Flexibilität, die z. B. an dynamischen Orten wie Galerien oder Ausstellungsräumen.

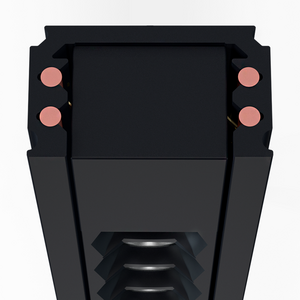

Dank der 4 x 2,4 mm2 Kupferleitungen in jeder Spur sind Lichtlinien bis zu zehn Metern möglich sowie die Steuerung von zwei verschiedenen Lichtszenen, indem ULTIMA-T-Module an zwei unabhängige Kanäle angeschlossen werden.

Jetzt konfigurieren
Features

ULTIMA-T IP40

ULTIMA ist ein bahnbrechender Schritt für die Integration in die Architekturbeleuchtung. Ihr minimalistisches Design fügt sich in jede Gebäudestruktur ein und ist dabei kaum sichtbar. Die ULTIMA-Familie verfügt über zwei Master-Technologien (CSP-LEDs und die zweite Generation von Nanooptiken), die 7 verschiedene Lichteffekte von Spot bis Asymmetrisch bietet sowie eine hervorragende Entblendungsbegrenzung (UGR < 13) und Farbkonsistenz in einer Höhe von weniger als 10 mm.

Technische Spezifikationen

Lichtverteilungskurven
Abmessungen

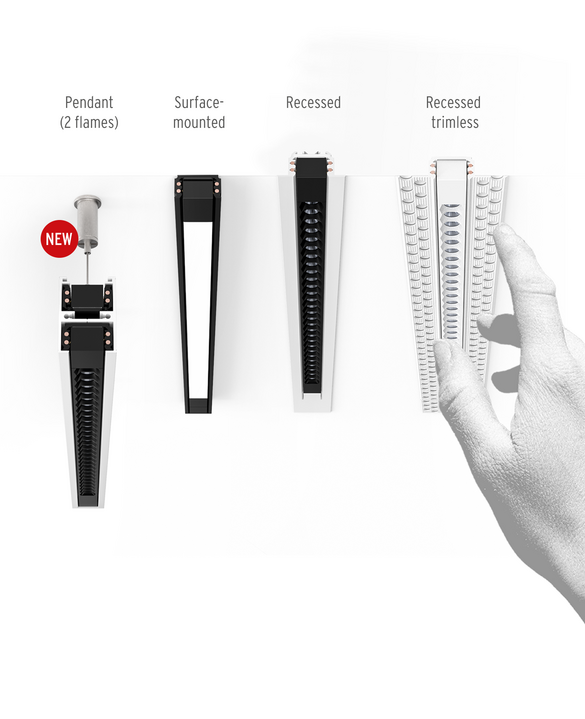

Pendel
Anbau
Einbau ohne Rahmen
Einbau mit Rahmen
Pendel
Anbau
Einbau ohne Rahmen
Einbau mit Rahmen
NANO
Elektrische & optische Betriebsdaten
Spannung VDC (23 Vmin, 25 Vmax)
6 W/m10 W/m15 W/m20 W/m
Leistung (W/m) 6 10 15 20
Effizienz (lm/W) 112 110 115 107
max. Länge (m) 0,00 0,00 0,00 0,00
max. serielle Lauflänge
bei einer Einspeisung (m)
0,0 0,0 0,0 0,0
CRI (bis zu) 95 95 95 95
Farbtemperatur 6 W/m10 W/m15 W/m20 W/m
BestellnummerCCT Leuchtelumen/m (lm/m)
W822 2.200 K 620 1120 1850 2120
W927 2.700 K 2.700 K 580 1050 1740 1950
W930 3.000 K 3.000 K 610 1090 1780 2030
W935 3.500 K 3.500 K 630 1140 1810 2090
W940 4.000 K 4.000 K 660 1170 1850 2120
W850 5.000 K 770 1270 1990 2460
Hinweis: Die orangefarbigen Werte sind Ra 90 Angaben.
Für Nano: bei W940, 40° Optik und weiße Entblendung

Montagemöglichkeiten

Verwendbar für alle Montagearten. Es wird mindestens ein Einspeiser benötigt.

Elektrische Verbinder (I und L) werden benötigt, wenn die Stromschiene verlängert wird, also mehrere Stücke von Stromschienen elektrisch miteinander verbunden und mit demselben Einspeiser betrieben werden. Sie bieten sowohl elektrische als auch mechanische Verbindung.

Mechanische Verbinder (in Kombination mit den mitgelieferten Isolatoren) werden benötigt, wenn die Stromschiene über die elektrisch maximale Länge hinaus verlängert wird. Der neue Stromkreis jenseits des mechanischen Verbinders benötigt einen eigenen Einspeiser.

Blindstücke sind optional und werden verwendet um etwaige Lücken in der Stromschiene zu füllen.

Montagezubehör
VarioTrack 001 Einspeiser weiß
Art.-#: 13000384-W
VarioTrack 001 Elektr. I-Verbinder weiß
Art.-#: 13000386-W
VarioTrack 001 Elektr. L-Verbinder weiß
Art.-#: 13000385-W
VarioTrack 001 Mech. I-Verbinder mit Isolatoren weiß
Art.-#: 13000416-W
VarioTrack 001 Blinddeckel weiß (2 m)
Art.-#: 12000065-W-2m
VarioTrack 001 Einspeiser schwarz
Art.-#: 13000384-SCH
VarioTrack 001 Elektr. I-Verbinder schwarz
Art.-#: 13000386-SCH
VarioTrack 001 Elektr. L-Verbinder schwarz
Art.-#: 13000385-SCH
VarioTrack 001 Mech. I-Verbinder mit Isolatoren schwarz
Art.-#: 13000416-SCH
VarioTrack 001 Blinddeckel schwarz (2 m)
Art.-#: 12000065-SCH-2m
Montagezubehör
VarioTrack Clip 061

Clip für die Oberflächenmontage.

Art.-#: 13000349-W
VarioTrack Clip 061

Clip für die Oberflächenmontage.

Art.-#: 13000349-SCH
VarioTrack 001 3CH Anbau weiß, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-W-2m
VarioTrack 001 3CH Anbau schwarz, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-SCH-2m
Montagezubehör
VarioTrack 001 3CH Anbau weiß, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-W-2m
VarioTrack 001 3CH Anbau schwarz, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-SCH-2m
Montagezubehör
VarioTrack 001 3CH Einbau Putz weiß, 2 m

Rahmenloses Profil für die Einputzmontage.

Art.-#: 16000344-W-2m
Montagezubehör
VarioTrack 001 3CH Einbau mit Rahmen weiß, 2 m

Profil mit Rahmen für die Einbaumontage.

Art.-#: 16000343-W-2m
VarioTrack 001 3CH Einbau mit Rahmen weiß, 2 m

Profil mit Rahmen für die Einbaumontage.

Art.-#: 16000343-W-4m
VarioTrack 001 Einbau mit Rahmen Endkappen weiß (2er-Set)
Art.-#: 13000388-W
VarioTrack 001 3CH Einbau mit Rahmen schwarz, 2 m

Profil mit Rahmen für die Einbaumontage.

Art.-#: 16000343-SCH-2m
VarioTrack 001 3CH Einbau mit Rahmen schwarz, 4 m

Profil mit Rahmen für die Einbaumontage.

Art.-#: 16000343-SCH-4m
VarioTrack 001 Einbau mit Rahmen Endkappen schwarz (2er-Set)
Art.-#: 13000388-SCH
Montagefeder VarioTrack 01 Einbaurahmen (4er Set)

Montagefeder für die Einbaumontage.

Art.-#: 13000443
Montagezubehör
VarioClip Track 001 Raster weiß/weiß (10er-Set)

Rasterdeckenclip für eine einfache Montage an den Querstreben der Decke.

Art.-#: 13000391-W
VarioClip Track 001 Raster schwarz/weiß (10er-Set)

Rasterdeckenclip für eine einfache Montage an den Querstreben der Decke.

Art.-#: 13000391-SCH
VarioTrack 001 3CH Anbau weiß, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-W-2m
VarioTrack 001 3CH Anbau schwarz, 2 m

Anbaustromschiene für die Oberflächenmontage.

Art.-#: 16000342-SCH-2m
Montagezubehör
VarioTrack 001 Schwenkwinkel schwarz

Verstellbarer Montageclip für ein einfaches justieren der Leuchte.

Art.-#: 13000372-SCH

Downloads

Datenblatt
Produktinformation
08.12.25
-
Spezifikationstext
Produktinformation
08.12.25
-
Produktteaser
Produktinformation
02.06.21
4 MB
Zubehör
Produktinformation
21.10.22
381 KB
.ies / .ldt Dateien
Photometrie & Zeichnungen
08.12.25
-
Technische Zeichnung (.dwg)
Photometrie & Zeichnungen
08.12.25
-
Montageanleitung
Montageanleitung
21.10.22
5 MB
Datenblatt
Produktinformation
08.12.25
-
Spezifikationstext
Produktinformation
08.12.25
-
Produktteaser
Produktinformation
02.06.21
4 MB
Zubehör
Produktinformation
21.10.22
381 KB
Montageanleitung
Montageanleitung
21.10.22
5 MB
.ies / .ldt Dateien
Photometrie & Zeichnungen
08.12.25
-
Technische Zeichnung (.dwg)
Photometrie & Zeichnungen
08.12.25
-
